上篇（地暖不熱初級攻略）中我們列出了基本的常用排除故障的方法，大多數情況下已經能夠解決問題了。但是，任何事情都有但是，如果經過上述方式處理后地暖還不熱怎么辦？

    怎么辦？晉級版！

    如果說上篇（地暖不熱初級攻略）是讓地暖用戶自己看自己解決問題的話，那么這篇文章針對的既有用戶也有暖通售后人員了?；旧霞由线@個工具，地暖不熱問題能夠解決99%了。



通過上篇（地暖不熱初級快捷攻略）已經能夠確保進水管道有熱水了，家里熱了么？還不熱！地暖不熱怎么辦？Go！

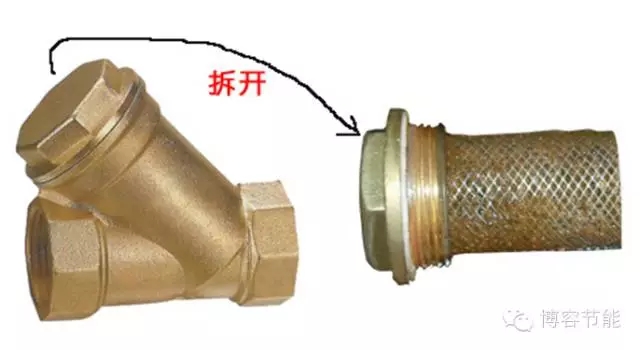

再次檢查過濾器是否堵塞


    過濾器這個東西很不好說，也可能一年不堵塞，也可能兩天就堵了。因此需要經常檢查過濾器，這是個好習慣。

當然，更好的習慣是換成巨靈神微泡排氣排污閥。




過濾器清過后，家里熱了么？還不熱！地暖不熱怎么辦？Go！


排氣


    氣體是造成地暖不熱的重要原因，特別是在集中供熱剛開始的時候，大量的氣體和水一起進入室內室內，很容易形成氣堵不熱，這時候需要進行排氣處理。

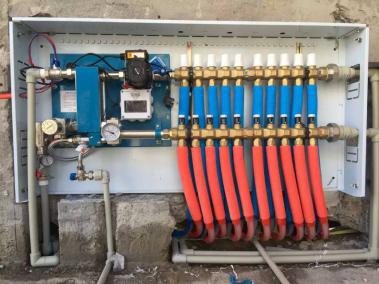

    排氣一般分為自動排氣和手動排氣兩種。如下圖地暖分水器的末端安裝有自動排氣閥，最左邊那兩個圓柱形的東西，確定上面的螺母擰松即可，如果自動排氣閥不排氣可能是里面堵塞了，可以將蓋子拆下來清理一下，不過注意先關閉水閥并泄壓。右邊多功能閥上也也有一個自動排氣閥。




如果你的分水器上沒有自動排氣閥，注意看下圖右邊上面那個小突起是手動排氣閥，這個擰松也可以排氣。




    當然如果安裝有博容巨靈神微泡排污排氣閥效果要好的多，頂端的螺母要擰松，有氣體的時候能夠聽到呲呲的排氣聲，排完后擰緊螺帽即可。

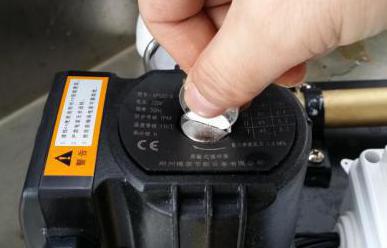

    如果設備里有水泵等設備，也可以通過水泵的排氣螺絲進行排氣。如下圖用一個螺絲刀或者一元錢硬幣插進螺絲凹槽里擰松即可排氣。

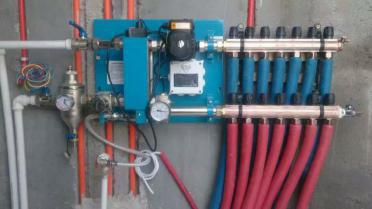

特別注意，如果使用下圖所示的博容宙斯盾換熱站之類的換熱設備必須對二次側單獨注水排氣。




    上圖中宙斯盾換熱站左邊有巨靈神微泡排污排氣閥，對于排氣排污方面基本不用擔心，重要的是右邊的室內循環部分，要逐路注水后從分水器末端排氣，在注水排氣完成后，二次側水泵運行進行循環之后，因為水溫升高后水中溶解的空氣析出，還需要排氣，排氣不好會(huì )影響使用效果。

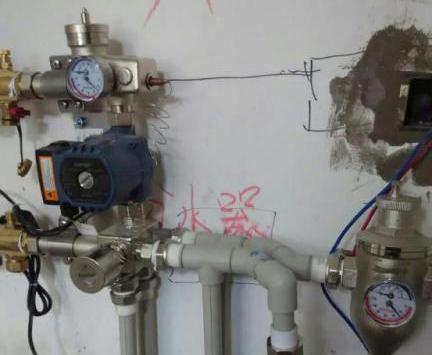

    如果像下圖這樣末端連接有管道而沒有排氣閥，也可以從循環泵的排氣螺栓處擰松進行排氣，并且需要多次反復排氣，確保水中沒有空氣系統才能穩定可靠運行。




氣排完了，家里熱了么？還不熱！地暖不熱怎么辦？Go！



    如果經過上面排氣還不行，或者有的房間熱有的房間不熱，那么可能是氣體已經聚集在地暖管道中形成了氣堵，需要對地暖管進行逐路排氣，特別是不熱的地暖單獨進行排氣。

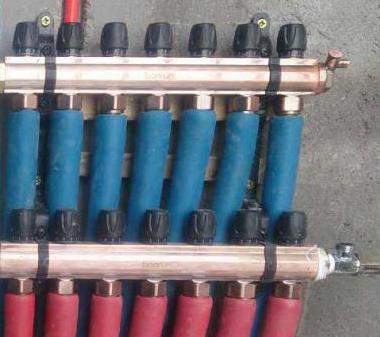

    如下圖所示，保留一路分水器開啟（不熱的那路地暖管），其他關閉，利用集中供熱壓差驅動水流排氣，必要時通過末端放水加速排氣，排完一路后關閉此路，再對其他路排氣，確保地暖管道里沒有氣體聚集。




氣排完了，熱了么？還不熱！地暖不熱怎么辦？Go！


檢查進回水壓差

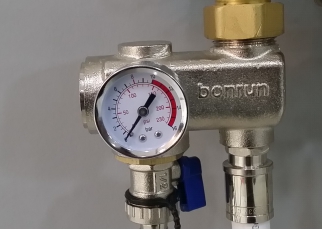

    壓力是不能用手摸出來的，必須借助壓力表，前面基礎篇已經帶大家認識了一些壓力表，下面在明確一下，要能夠找到并看懂壓力表。下圖是一個壓力表，標示的單位bar可以看成公斤，外圈指示就是水壓，指到數字幾就是幾公斤。

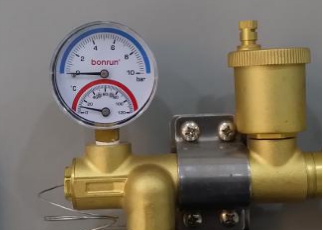

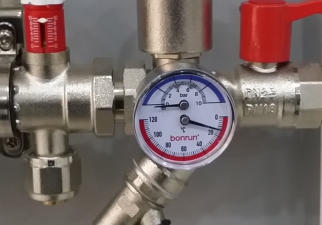

下面這個是溫度壓力雙測表，上半部分顯示壓力，下半部分顯示溫度，讀數方式看標志，也是bar。




當然也有壓力表安裝在混水等設備上，同樣上面壓力下面溫度：

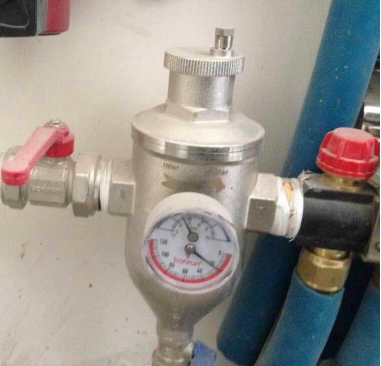

博容巨靈神微泡排氣排污閥上也行




什么？你家沒有安裝上面這些東西？


    那么就有點麻煩了，總不能用手摸出壓力吧？順便說一下，現在可能是市場競爭的原因，用戶都要便宜，暖通公司也只好賣便宜，結果是能省就省，甚至連室內閥門、過濾器、壓力表等配件都不安裝，用戶覺得便宜了，暖通公司一算賬成本也低了，實際上當出現問題需要檢修的時候發現傻眼了，這是兩敗俱傷的做法。

    暖通是一個高風險的東西，埋到你家房子里面，不熱了你鬧心，漏水了更鬧心，一旦家里漏水因為缺少閥門不能及時處理，帶來的風險遠遠大于降低的成本本身，干嘛非想便宜呢？這里省的錢真心值不得。

    強烈建議做采暖的時候一定要安裝進回水閥，還要質量好的；壓力表必不可少，有條件最好安裝微泡排污排氣閥，用不著的時候你覺得沒什么，當用的著的時候卻沒有，你會(huì )后悔的。



好的，我們已經認識壓力表了，就可以借助壓力表對地暖故障進行檢查和排除。


壓力判斷是晉級基礎工具


    正常供暖的時候集中供熱壓力一般在2-4公斤之間，但請大家注意對于封閉式管道的集中供熱來說，管道壓力絕對值的高低對于是否循環沒有任何作用，只有進回水壓差才能驅動采暖水流動。

    壓差是指供水壓力和回水壓力的差值，正常情況下供水壓力永遠大于回水壓力，水才能從供水進來，回水管回去。

    因此千萬不要看到有壓力就認為系統循環正常。下圖中左邊是壓差表，有兩個測壓口，右邊是壓力表只有一個測壓口。




    但我們系統中通常只安裝一個壓力表，怎么測量壓差呢？首先我們知道：壓差=進水靜態壓力-回水靜態壓力，那么我們可以利用一塊表測量出進回水靜態壓力，簡單計算就能得到壓差值了。



檢測進水管靜態壓力：


關閉進回水閥放水泄壓到零，然后重新開啟進水閥，記錄進水靜態壓力，下圖中測得進水靜態壓力5.8公斤；


檢測回水管靜態壓力：


    然后關閉進進水閥，通過末端放水泄壓到壓力表為0，然后開啟回水閥，記錄一個壓力值，這個值就是回水管道靜態壓力；下圖中管道進水靜態壓力為5公斤；


獲得靜態壓差：


    系統靜態壓差=5.8-5.0=0.8公斤，為正常范圍之內，說明外管網壓差沒問題。壓差一般正常情況下在0.3-1公斤之間，低于0.3偏小，如果壓差很小或者為0在排除壓力表故障并且閥門開啟管道沒堵死的情況下，是外管網壓差太小的問題。



壓差正常了，家里熱了么？還不熱！地暖不熱怎么辦？Go！


    有了壓差怎么房間還不熱呢？壓差是必要條件，有壓差沒有流量也沒用。我們可以根據壓差的變化判斷系統阻力大的地方是進水管道還是回水管道。將進回水都打開，仔細觀察壓力表，如果壓力表幾乎接近進水靜態壓力，如下圖，說明在流量經過的時候，壓力表前面一段幾乎沒有壓降，而壓力表后面部分有將近0.75公斤壓降，那么一定是回水管道不通造成的。反之如果壓力表顯示接近回水靜態壓力，那么一定是進水管道不通。




    正常情況下應該是壓力比進水靜態壓力降低0.1-0.2公斤，系統壓差越大降低越多，但不應該降低系統壓差三分之一以上。如下圖，全開后壓力表顯示為5.6公斤，降低0.2公斤，和0.8公斤的系統壓差相比較是正常范圍。




    通過壓差方式判斷哪段管道堵塞后，要進行管道疏通處理，確保管道通暢。這個東西不是用戶自己能干的事了，還是找暖通公司處理吧。




    如果發現進水管道不通暢，但閥門過濾器都沒問題，那么仔細檢查一下管道井里中有沒有下面這種東西，如果有的話可能是導致不熱的根源。

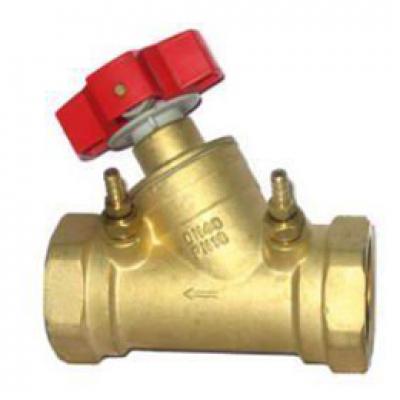

    上邊這個叫靜態平衡閥，現在不少小區在用，對每家用戶的用水量進行平衡的，上面兩個測壓孔就是為了測試平衡流量，但實際上我們的物業公司基本不可能去測試流量調整開度，一不小心流量限制過小，就容易導致不熱。

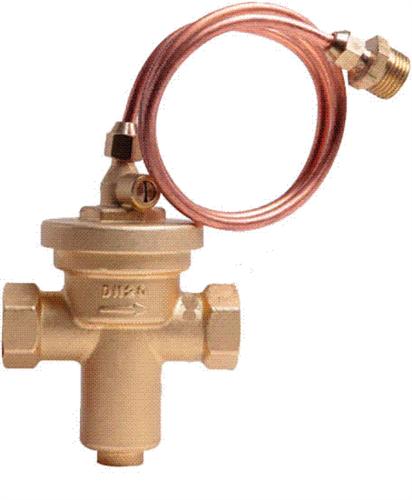

    上邊這個是更高級的動態平衡閥，如果產品出廠時就沒有校準好，裝上后可能你家里沒有壓差了。出現這種情況你要要找物業公司理論，讓他們開啟或者調整，如果這個地方?jīng)]有調好，所有其他閥門開啟、管道通暢家里也不會(huì )熱。



熱了么？還不熱！地暖不熱怎么辦？不用著急，go！

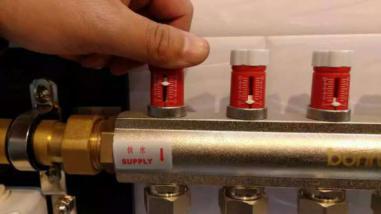

    如果家里安裝有混水裝置或者自動分水器，要檢查進回水是否接反。如果是普通手動分水器，進回水方向一般不會(huì )影響使用效果，但自動分水器要特別注意，安裝自動閥頭的那邊一定要放在回水通道上，手動部分安裝在進水上，反之可能不熱。下圖是自動分水器剖面圖，可以看出上面自動部分閥芯帶密封圈，里面靠彈簧力將閥芯向上復位，但是如果裝在進水側，進回水壓差大的時候可能將閥芯壓住不能復位彈起，地暖將不熱。




    下面這個案例就是安裝錯誤的，把自動的安裝在進水上了。發生這種情況用手逐路摸地暖管，不熱的管道將閥頭取下來，檢查里面的閥桿是否彈出，沒有彈出就可能是被水流壓到底下了。

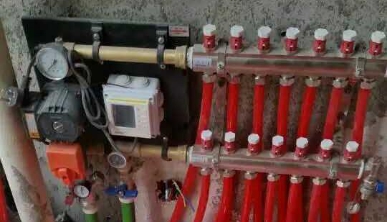

    如果你家里安裝有混水器，更是特別需要注意進回水不能安裝反，否則一定不熱。下面這種混水進水管道在左邊，回水管道在右邊，正常情況下進水熱回水溫度稍低。


下面這個是博容變形金剛混水系統，靠墻近的管道是進水管，也可以用手進行確認。


博容宙斯盾隔離換熱系統左邊的下側是進水管，上面是回水管道，右側下面是供水，上面是回水。




    下面這種混水，特別注意它的左下側是進水管道，左上方是回水管道，同樣分水器也是下面為分水器上面為集水器；如果是安裝調整方向，分水器安裝在左邊混水器安裝在右邊，但都是下面進水上面回水。




管道連接正確，熱了么？還不熱！地暖不熱怎么辦？Go！


如果有混水，一定別忘了送電。

送上電別忘了開機。

至于怎么開機，認真看一下產品說明書吧。


電送上了，家里熱了么？還不熱！地暖不熱怎么辦？Go！


檢查水泵是否卡澀


    還是水臟惹的禍，屏蔽泵停止供暖后里面容易卡澀，所以屏蔽泵上會(huì )有一個排氣螺栓，不僅僅是用來排氣的，很重要的作用是水泵卡澀后用來活動泵軸的。

    如果電送上分水器不熱，混水溫度沒有降低，用手摸水泵表面，感覺不到微微的震動感，或者水泵表面溫度很高，達到70℃以上，可能是水泵卡澀了。

    處理這個很簡單，首先將系統進回水閥門關閉，水泵停電，做好放水準備工作，然后找一個一塊錢硬幣插到水泵排氣螺絲中間，逆時針輕輕松動，到出水為止，等沒有水壓后將螺母去掉。


擰掉后漏出里面的轉子軸，注意看軸上有一個一字凹槽，是讓插螺絲刀活動軸心的。

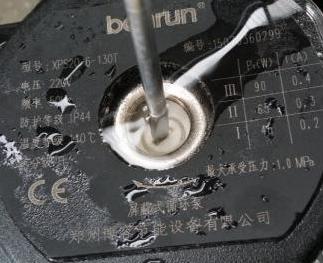

用螺絲刀插進去，輕輕左右活動，如果里面卡澀轉不動，不要著急，慢慢來，松動后轉動靈活就大功告成了。



如果你怎么轉都轉不動，或者轉動時里面咯咯亂響，說明內部暴死或者軸斷了，這個維修難度有點高，需要經銷商過來更換水泵或者更換配件。



混水水泵也轉起來了，熱了么？還不熱！地暖不熱怎么辦？Go！


檢查你家地板散熱情況


    地面輻射采暖是通過整個作為發熱體散熱的，如果地面才有導熱性不好的實木地板肯定影響散熱，至少能讓室溫降低5-8℃；地面鋪設羊毛地毯也會(huì )大幅度影響散熱；臥室里放置的柜子、落地的大床都會(huì )導致有效采暖面積的大幅度降低像下面這個我是，不大的地板被床擋住了一大半，在鋪上木地板和地毯，地暖的熱量怎么能散出來呢？如果出現這種情況真的怪不了暖通公司或者熱力公司了。




說完了散熱再說熱損失。


    如果你家有一個很大的觀景落地窗，那么這塊散熱量一定比普通墻面大得多，房間溫度必然降低，窗戶越大、保溫越不好越影響采暖效果，也怪不了暖通公司了。



    此外，如果你家處于底層或者頂層，或者干脆這個房間三面都是外墻，那么房間肯定散熱量大，通常供暖的情況下室溫偏低一些，不要簡單的拿這些房間溫度和其他房間相比。



    理解上面這些東西之后，且慢——進水溫度正常，壓差正常，管道不堵塞，沒有空氣，地暖混水系統工作正常，管道還沒有接反，耐心等待了足夠時間，家里沒有木地板，也沒有飄窗，我就是感覺室溫太低。

    這個問題么，我們似乎應該談?wù)劅岬臉藴柿税伞?/strong>
