在老房明裝暖氣系統里南方用的也比較多的叫異程并聯暖氣的系統，我們以壁掛爐系統為例，幫助大家去了解異程并聯暖氣系統。在做異程并聯暖氣系統的時候，兩根主管道每到一組暖氣片的時候，都會(huì )分一個三通，然后連到這個暖氣片上去，每到一組都是這樣，那為什么它叫異程并聯系統呢？其實它指的意思是每一組暖氣片，或者說每一個末端距離熱源的中間管路長度都是不一樣的，所以就把它叫異程并聯系統。

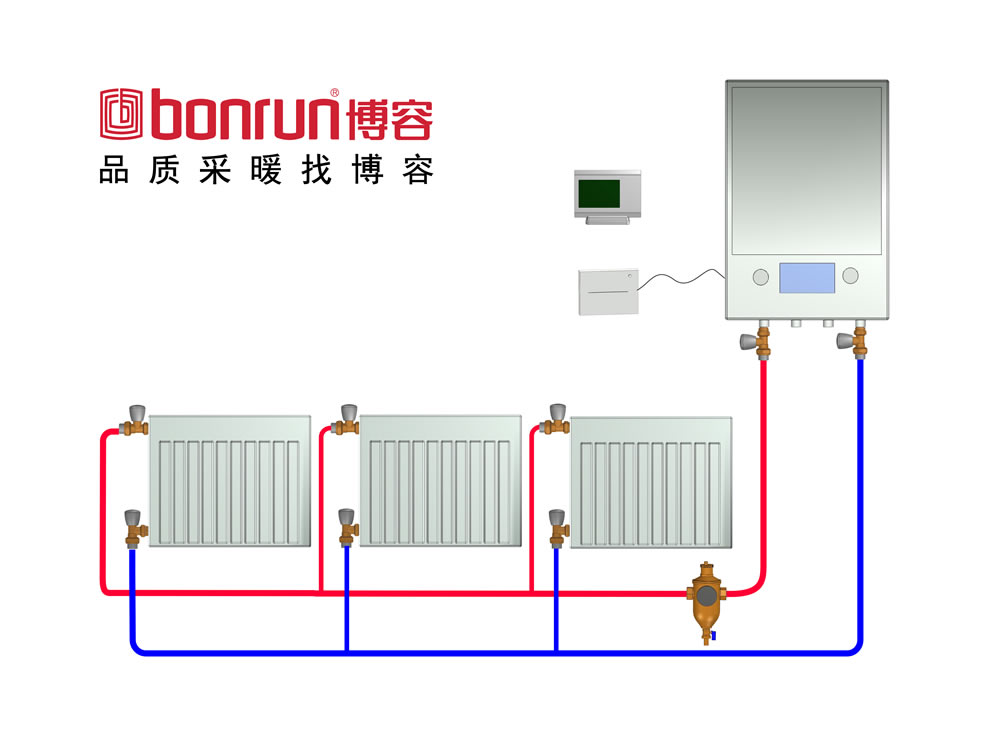

異程并聯暖氣管布置圖


假如現在用戶家里面裝的是3組暖氣片，我們來看一下這個水管從壁掛爐出來之后，到了第一組暖氣片，它的供水管是最短的，那么第一組的回水管也是最短的，從第一組暖氣片上來之后直接回到了壁掛爐，所以呢，它既是先供又是先回管路最短，阻力最小，那么最后一組呢？我們來看一下它的供水管也是最長的，回水關也是最長的，所以呢，其實這三個環路越往后就越長，它是最長的環路，也叫最不利環路，阻力最大。它管路最長，阻力最大，所以呢，給它分的流量就會(huì )最少，這從這個角度，我們可以理解異程并聯暖氣系統為什么越往后效果越差。
