所謂系統是指工況的合理匹配，從而讓熱源和末端都能在適宜的工況下發揮最佳性能，因此探討應用問題首先要根據各自工況特性進行分析。



常規壁掛爐的工況特性：適合70℃～80℃的高溫水輸出，回水溫度高于55℃；供回水溫差在15℃～25℃；24kW的壁掛爐循環流量700kg～1000kg，最小穩定工作流量300kg以上；最小輸出功率7kW～9kW左右。





常規壁掛爐與散熱器末端的匹配



常規壁掛爐基于以上幾點特點，特別適合應用于散熱器采暖系統，因為兩者工況匹配性較好，可以直連工作。



一臺常規24kW壁掛爐在水力平衡狀態較好的情況下，可以直連10～15組散熱器，滿足200m2～300m2的采暖面積需求。



在設計相關方案時需注意以下幾個方面問題：



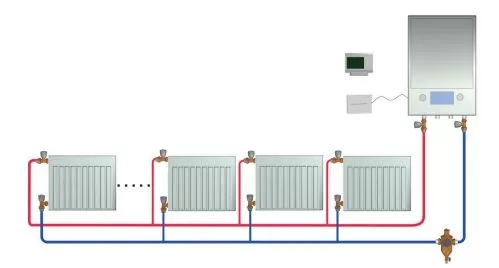

（1）常規壁掛爐直連散熱器，可以采用雙管異程并聯或者章魚式連接方式。當用于雙管異程并聯時，要特別注意各組散熱器的水力平衡問題，推薦采用虎牢關溫控閥等具有流量調節特性的手動閥，如此更容易實現系統平衡；當使用章魚式連接時，同樣推薦采用流量調節閥，用于平衡不同房間、不同散熱器對散熱量和流量需求的不同，水力平衡是做好散熱器系統的基礎。





（2）推薦設定壁掛爐的出水溫度為75℃～80℃，通過調整流量閥回水溫度保持在55℃～60℃，散熱器表面的平均水溫70℃左右，可以讓散熱器散發出更多的熱量，同時也避免了回水溫度過低造成換熱器的結露現象。



（3）壁掛爐直帶散熱器不建議配置散熱器恒溫閥，因為恒溫閥流量的調節比較容易導致流量大幅度變化，甚至低于壁掛爐最低穩定工作流量，反而造成工作異常；恒溫閥系統適合采用二次系統的散熱器，一般在國內使用較少。



（4）從節能和系統穩定角度推薦手動比例調節閥調整好后，配置一個無線溫控器，當房間溫度達到設定后關閉壁掛爐，在避免室溫過高造成不適與能耗增加之余，由于室溫變化速度較慢，相較于根據回水溫度啟停的方式，能大幅度降低壁掛爐的啟停頻率，進一步提高壁掛爐效率。



（5）溫控閥不推薦選擇回水平衡的方式，因為回水調節用戶不便于操作。當用戶只開啟部分房間采暖時，由于回水流量限制，很容易出現流量過低，壁掛爐頻繁啟停的情況。采用虎牢關這種通過進水閥調節流量平衡的方式，當開啟房間數量少的時候，用戶全開進水閥，從而保證壁掛爐最小流量，提高系統穩定性和效率。



（6）由于常規壁掛爐最小功率較大，要盡可能地避免末端只開啟一個房間的情況。因為即使通過溫控閥保證了最小流量滿足要求，壁掛爐也會(huì )比較頻繁的啟停導致能耗增加。建議用戶即使晚上只有一個房間采暖，也保持兩個房間以上開啟，增加壁掛爐工作的穩定性。

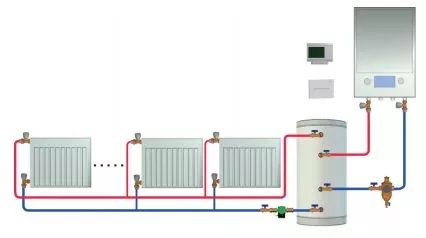

（7）如果有條件，推薦增加并聯蓄能水箱，通過二次泵的方式為散熱器供熱，則可以在二次側采用散熱器恒溫閥等控制方式。





（8）采用章魚式連接方式直連也不推薦設置分室溫控系統，道理同上，可以另外配置一個無線溫控器進行室溫控制。



常規壁掛爐與地暖末端的匹配



從采暖功率上來說，一臺24kW的壁掛爐帶300m2地暖都是足夠的，但事實上，在使用過程中，大家發現其帶100多平方米就已經很吃力了，這是因為地暖需要的流量大，100m2大概需要1t流量，



而壁掛爐無法滿足更大面積采暖的流量需求，所以無法帶動更大的地暖面積。



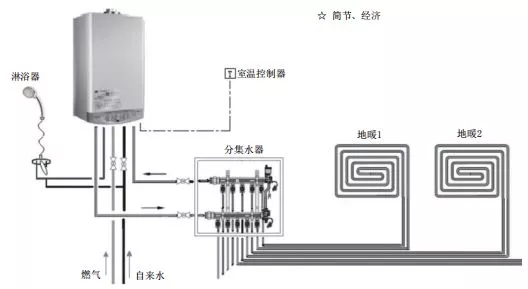

有的朋友說，當地暖采暖面積較小的時候，可以直連壁掛爐。比如實鋪面積只有幾十平方米，用壁掛爐是可以將其帶熱的，但這里能“熱起來”和“合理的采暖系統”是兩個不同的概念。



與此同時，實際問題還不僅僅涉及到流量，常規壁掛爐供回水溫度的需求也與地暖不符：地暖要求低溫供水、低溫回水的低溫差大流量工作特性，對于家用地暖來說一般進水溫度在35℃～45



℃就能提供足夠的熱量，這種情況下回水溫度可能只有30℃～40℃，低溫水遠遠低于煙氣中的露點溫度，很容易導致?lián)Q熱器表面結露腐蝕，甚至影響到壁掛爐的安全性和使用壽命。



因此，任何情況下都不推薦采用常規壁掛爐直連地暖的方式，而需要在兩者之間增加一個工況轉換設備，最常用的就是混水裝置。





裝上混水裝置就行么？







如上圖所示，圖中采用的是常見的三通混水裝置，經過混水裝置之后，能夠將常規壁掛爐所提供的70℃～80℃的高溫水，降低到40℃甚至更低后送入地暖，地暖回水溫度大概30℃～35℃。



這時候問題就來了，裝了混水裝置后，好像并沒有解決回水溫度過低的問題，換熱器還是會(huì )結露，這個問題怎么解決呢？



誠然，如上面這種簡單安裝混水裝置的方式，確實不一定能夠解決問題，甚至可能制造出更多的問題，除了回水溫度過低之外，還有一次流量問題和工況波動問題。



大家都知道混水裝置具有流量轉換作用，可以將高溫差的一次流量，轉換成低溫差的二次流量。這個轉換過程中，二次流量可能放大好幾倍，或者換種說法，可能讓一次流量降低好幾倍。



比如對于一個100m2的采暖面積來說，正常循環流量在1t左右，一次進水溫度80℃，混水溫度35℃，回水溫度30℃，則一次溫差50℃，二次溫差5℃，一次流量只有二次流量的十分之一，就是



100kg，這種情況甚至會(huì )導致壁掛爐根本無法正常工作，且增加耗氣量與售后、降低客戶滿意度。



因此，絕不是簡單地加上混水裝置就能解決問題，這也是如今很多朋友越來越不愿意用或不敢用混水裝置的原因。



怎樣正確的應用混水裝置呢？



首先，壁掛爐帶地暖需要的混水裝置是有特殊要求的，并不是任何混水裝置都能滿足。搭配合適的混水裝置能夠實現理想的工況轉換，否則可能適得其反。








上圖中的混水裝置裝上后，壁掛爐工作異常，啟動后工作一段時間出現超溫故障，手動啟動后重復出現同樣情況，因此如果壁掛爐配這種混水裝置將導致無法正常工作。







上圖是常規壁掛爐配合壁掛爐專用混水裝置的工況測試圖，從圖中可以看出，壁掛爐的出水溫度在70℃～80℃之間波動，混水溫度45℃左右，回水溫度50℃～63℃之間波動，一次流量500kg，二次流量1000kg，這是符合相關需求的。



壁掛爐選擇混水需要具備以下幾個特性：



（1）需要混水裝置的控制性能穩定可靠，具體表現為混水溫度穩定，一次流量穩定。



（2）需要保障一次流量最小值不低于壁掛爐需要的最小流量。



（3）要以措施有效提高一次回水溫度到55℃以上，避免壁掛爐出現結露現象。



（4）二次流量要達到1000kg以上，滿足實鋪120m2或者說8路分水器的用水需求。



在市場上選擇產品的建議：



（1）兩通混水或者直接的三通混水不能用。



（2）四通混水可以選擇，但是最好對控制性能有所了解。



（3）電動球閥的混水裝置很難穩定精確控制，不推薦使用。由于對其他品牌產品不太了解，推薦選擇博容BH660壁掛爐專用混水，可以良好配套。



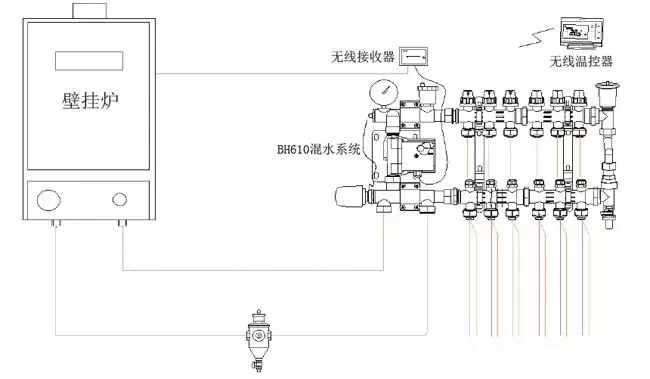

另外，建議配置無線溫控器控制實現定時、定溫控制，不推薦分室溫控裝置，除非其配置有緩沖蓄能水箱。

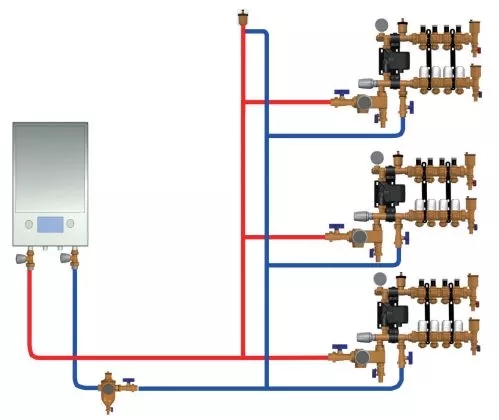

如果地暖面積較大，比如客戶是三層別墅，每層100m2，建議每層配置一臺壁掛爐專用混水裝置和一臺無線溫控器，無線溫控器控制本層混水裝置的水泵，并通過中央控制器聯動壁掛爐，任何一層需要采暖的時候給水泵供電即可，當所有樓層都不需要采暖時聯動關閉壁掛爐。
